発電所向けの蒸気/水分析システム(SWAS)
信頼性の高いSWASソリューションで発電所を保護
発電所において、水/蒸気循環プロセスへの不純物の混入を防ぐためには、水質分析が非常に重要です。タービン、ボイラー、およびパイプの付着物や腐食を防止するために、ボイラー給水のモニタが必要です。コストの掛かる修理や保証対象外となることを避けるため、水質基準を確実に満たすには、水質を継続的にモニタするしかありません。Endress+HauserのフレキシブルなSWASソリューションには、重要なパラメータはもちろん、その他数多くのパラメータを計測する最新技術が採用されています。
-
100ヶ国以上のアプリケーションでの使用実績により証明された信頼性
従来のSWASシステムとの比較
蒸気/水分析システムに関する弊社の20年以上にもおよぶ経験が、現在のSWASソリューションに活かされています。お客様の水/蒸気回路に、最高レベルの信頼性、可用性、およびトレーサビリティを提供します。弊社は、計測が困難なパラメータにも対応したパラメータ群、容易なセンサ校正や予知保全機能を可能にするMemosensおよびLiquilineテクノロジーを用意しており、取付けの最適化や、サンプル採取頻度および冷却水消費量の低減も実現します。
Endress+Hauserは、次のサポートを提供いたします。
弊社の洗練されたSWASソリューションを導入することで、給水の水質を完全に制御することが可能になります。複数の複雑なパラメータをも一元的かつ効率的にモニタします。純度の高い水を継続的に給水することで、プロセスのダウンタイムを最小限に抑え、発電所の寿命を伸ばします。各種の限界値も確実に遵守できます。トレーサビリティおよび安全なデータ管理により、常に水質を高レベルに保つことが可能になります。また、ターンキーシステムであるため、設定や操作が容易です。
標準化されたソリューション、またはお客様の発電アプリケーション向けにカスタマイズされたソリューションに対して、迅速、簡単、かつコスト効率良く最先端の分析計装を統合し、ユーザーフレンドリーな操作が実現になり、CEマークの取得も可能になります。
完全な校正トレーサビリティと予知保全が可能なLiquilineおよびMemosensテクノロジーを活用した使いやすい文書化ツールにより、施設における品質管理を改善し、アセット管理を簡略化します。
Memosensテクノロジー、および化学薬品を使うことなく継続的にイオン交換樹脂を再生成する電気脱イオン装置により、メンテナンスやプロセスを簡単かつ安全にすることで、プロセスおよび作業員を保護します。
アナログ接続、デジタル接続、およびIIoT接続による柔軟な統合が可能な各種インターフェイスにより、既存のPLCへのシームレスなシステムインテグレーションを実現します。

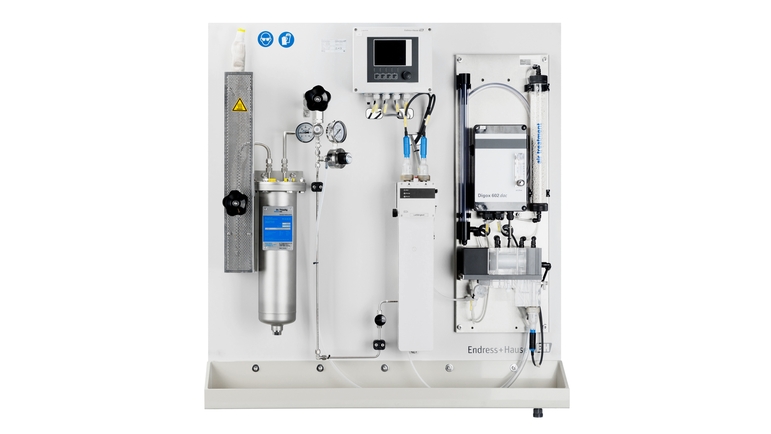

SWASパネルを壁に取り付け、電源と給水システムに接続すれば完了です。これほど簡単な測定点の取付けや設定は他にはありません。実績あるパートナーである弊社から、あらゆるパラメータと全世界を網羅するサポートを受けることができ、将来にわたって安心してご使用いただけます。
成功事例
-
タービンの運転を維持

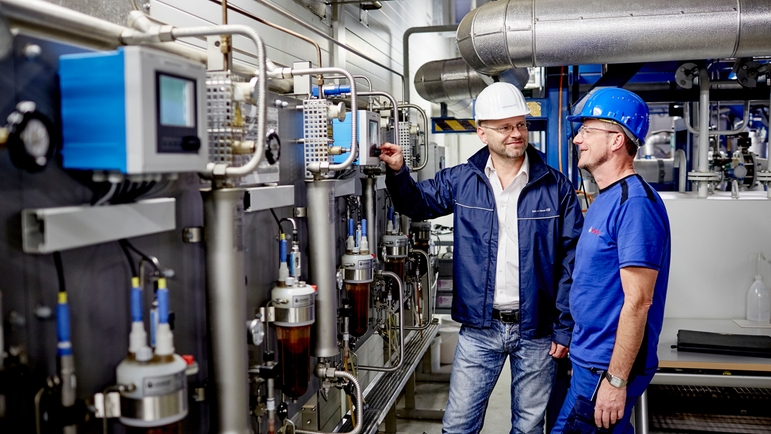

Heizkraftwerk Zwickau Süd GmbH(HKWZS)は、ドイツのZwickau(ツヴィッカウ)市に電気を供給する新しいバイオマス発電所を建設しました。このプラントには最先端の分析ソリューションSWASが設置されました。
-
標準的製品
-
高い信頼性と堅牢性、容易なメンテナンス
技術的卓越性
シンプルさ
-
特殊仕様の製品
-
要件の厳しいアプリケーション向けに設計
技術的卓越性
シンプルさ
FLEX セレクション |
技術的卓越性 |
シンプルさ |
Fundamental セレクション
基本的な測定要件に対応
|
技術的卓越性
|
シンプルさ
|
|
技術的卓越性
|
シンプルさ
|
Extended セレクション
革新的な技術でプロセスを最適化
|
技術的卓越性
|
シンプルさ
|
Xpert セレクション
最も困難なアプリケーションにも対応
|
技術的卓越性
|
シンプルさ
|
「ソリューションの信頼性の高さとメンテナンス工数の少なさには非常に驚かされました。他の発電所のオペレーターの方に心からお薦めいたします。」
Lutz Loos, Project leader
Heizkraftwerk Zwickau Süd GmbH
-
Endress+Hauserのご提供するもの
Endress+Hauserの蒸気/水分析システムを導入することで、お客様の発電所に対して実績のある最先端のソリューションをシングルソースでご提供できます。最新の分析用計装は、お客様の要件にぴったりと合致し、作業が容易になるだけでなく、メンテナンスの手間も軽減されます。弊社の経験豊富な技術者にご相談いただければ、電気および通信ケーブルを接続するだけですぐに使用可能なターンキーソリューションをご提供します。
-
ハードウェアおよびソフトウェア
pH/ORP、溶存酸素、導電率(合計値、陽イオン/酸、脱気、および微分)、濁度、ナトリウム、シリカ、アンモニア、TOCなどの重要なあらゆるパラメータについて水質を分析。追加パラメータおよびサードパーティ製のセンサもオンデマンドで提供可能。
最大32 MPa、575°Cまで対応した圧力および温度低減システムによりサンプル調製。
1台のユーザーフレンドリーなLiquiline変換器で、最大8つのパラメータ測定が可能。
ATEX製品ラインナップもオンデマンドで提供可能。
微分導電率を使用したpH値計算を統合。
...
pH/ORP、溶存酸素、導電率(合計値、陽イオン/酸、脱気、および微分)、濁度、ナトリウム、シリカ、アンモニア、TOCなどの重要なあらゆるパラメータについて水質を分析。追加パラメータおよびサードパーティ製のセンサもオンデマンドで提供可能。
最大32 MPa、575°Cまで対応した圧力および温度低減システムによりサンプル調製。
1台のユーザーフレンドリーなLiquiline変換器で、最大8つのパラメータ測定が可能。
ATEX製品ラインナップもオンデマンドで提供可能。
微分導電率を使用したpH値計算を統合。

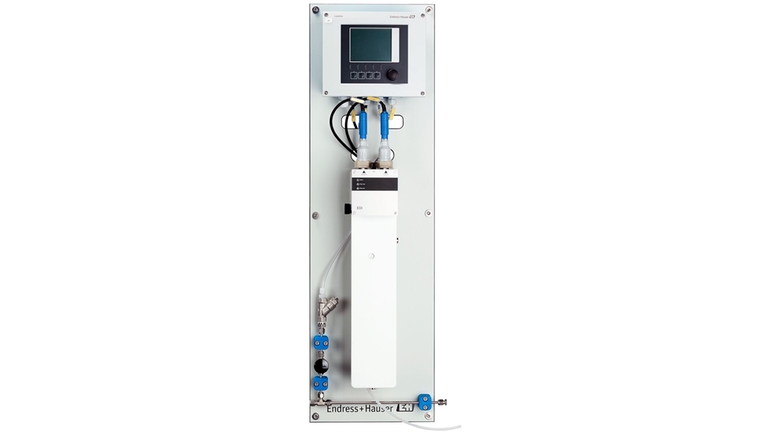

残存している陽イオン交換容量を計算することで、コスト効率の良い陽イオン交換を実現。電気脱イオン装置(EDI)を使用する場合は、樹脂の交換が不要。
各センサアセンブリについてデジタルで流量をモニタし、サンプル採取できない場合は信号を送信。
オプションでサンプル採取弁を提供。
復水温度が安全リミット値を上回ると、システムが自動的にシャットダウン。
サンプル冷却器、最大4つのパラメータ測定(pH/ORP、溶存酸素、合計値、陽イオンおよび微分導電率)を1つの一体型アセンブリに統合し、最大5 MPa、240 °Cまでのアプリケーションに対応した省スペースなSWAS Compactシステム。
提供のハイライト
-
-
-
-
-
Oxymax COS22D
Oxymax COS22Dは、お客様の製品、プロセス、プラント機器を酸素による影響から保護します。高い信頼性と安定した計測によって、お客様のアプリケーションをより高い信頼性で監視し、コントロールできます。
-
-
-
メンテナンスサービス
Endress+Hauserのメンテナンスサービスにより、運用効率およびフィールド測定の信頼性を向上させるとともに、品質/安全性/環境へのリスクを軽減できます。
-
計器新規調整
エンドレスハウザーの計器新規調整サービスは、設定ポイントの信頼性と高いプロセス性能を使用開始時からお約束します。
