各種アプリケーションに対応するケーブル付プローブ

Pt100 RTD thermometer TST310 temperature cable probe

シンプルな製品
選定、設置、操作が簡単

技術的卓越性

シンプルさ

FLEXとは？

標準的製品
高い信頼性と堅牢性、容易なメンテナンス

技術的卓越性

シンプルさ

FLEXとは？

ハイエンド製品
高性能で高い利便性

技術的卓越性

シンプルさ

FLEXとは？

特殊仕様の製品
要件の厳しいアプリケーション向けに設計

技術的卓越性

シンプルさ

高い柔軟性

FLEXとは？

FLEX セレクション	技術的卓越性	シンプルさ
F L E X Fundamental セレクション基本的な測定要件に対応	技術的卓越性	シンプルさ
F L E X Lean セレクションコアプロセスの要件に対応	技術的卓越性	シンプルさ
F L E X Extended セレクション革新的な技術でプロセスを最適化	技術的卓越性	シンプルさ
F L E X Xpert セレクション最も困難なアプリケーションにも対応	技術的卓越性	シンプルさ高い柔軟性

FLEXセレクションの詳細

比較する

iTHERM CableLine TST310 Cable probe

Metric RTD thermometer with connecting cable for use in many process and laboratory applications

精度クラス A、IEC 60751に準拠
クラス B、IEC 60751に準拠
クラス AA、IEC 60751に準拠

応答時間 t50 = 3 秒
t90 = 6 秒

最大プロセス圧力（静的） 20°Cの時: 最大 7.5 MPa (プロセス接続による)

測定温度レンジ PT 100:
-200～600°C
(-328～1,112°F)

最大浸漬長　要問合わせ最大 10,000.00 mm (393.70'')

Product picture RTD thermometer cable probe TH12, US style

比較する

iTHERM CableLine TH12 Cable probe

Imperial RTD thermometer with connecting cable for use in many process and laboratory applications

精度クラス A（IEC 60751基準）
クラス B（IEC 60751基準）

応答時間 63% rt = 2.0 秒

最大プロセス圧力（静的） 20 °C時：4 MPa（580 psi）
設定に応じて異なります

測定温度レンジ PT100 WW：
-200～+600 °C
（-328～+1,112 °F）
PT100 TF：
-50～+200 °C
（-58～+392 °F）

最大浸漬長　要問合わせ最大96"（2439 mm）
その他の長さについては要問合せ

Product picture thermocouple cable probe TSC310

比較する

iTHERM CableLine TSC310 Cable probe

Metric TC thermometer with connecting cable for use in many process and laboratory applications

精度 class 2 IEC 60584準拠

応答時間 t50 = 1 秒
t90 = 2 秒

最大プロセス圧力（静的） 20 °Cの時: 2.5 MPa (363 psi)

測定温度レンジタイプK:
最高 1,100 °C
(最高 2,012 °F)
タイプJ:
最高 750 °C
(最高 1,382 °F)

最大浸漬長　要問合わせ最大 100,000.00 mm (3,937.01'')

Product picture thermocouple sensor cable probe TH52

比較する

iTHERM CableLine TH52 Cable probe

Imperial TC thermometer with connecting cable for use in many process and laboratory applications

精度標準：ASTM E-230に準拠
特殊：ASTM E-230に準拠

応答時間 63% rt = 0.3秒

最大プロセス圧力（静的） 20 °C時：4 MPa（580 psi）
設定に応じて異なります

測定温度レンジタイプ T:
-270～400°C
(-454～752°F)
タイプ J:
-210～1,200°C
(-346～2,192°F)
タイプ E:
-270～1,000°C
(-454～1,832°F)
タイプ K:
-270～1,372°C
(-454～2,500°F)
タイプ N:
-270～ 1,300°C
(-454～2,372°F)

最大浸漬長　要問合わせ最大96"（2438 mm）
その他の長さについては要問合せ

比較する

iTHERM CableLine TH56 Cable probe

Imperial TC thermometer with plug connection for use in many process and laboratory applications

精度標準：ASTM E-230に準拠
特殊：ASTM E-230に準拠

応答時間 63% rt = 0.3 秒

最大プロセス圧力（静的）標準：ASTM E-230に準拠
特殊：ASTM E-230に準拠

測定温度レンジタイプ T:
-270 °C ...370 °C
(-454 °F ...698 °F)
タイプ J:
-210 °C ...720 °C
(-346 °F ...1,328 °F)
タイプ E:
-270 °C ...820 °C
(-454 °F ...1,508 °F)
タイプ K:
-270 °C ...1,150 °C
(-454 °F ...2,102 °F)
タイプ N:
-270 °C ... 1,150 °C
(-454 °F ...2,102 °F)

最大浸漬長　要問合わせ最大96"（2438 mm）
その他の長さについては要問合せ

ケーブル付プローブ

Endress+Hauserの製品ファインダを使用して、お客様に最適な計測機器、ソフトウェア、システムコンポーネントを製品特性から検索できます。Applicatorではアプリケーションパラメータから個別の機器選定ができます。

製品ファインダへ移動 Applicator

ケーブル付プローブについて

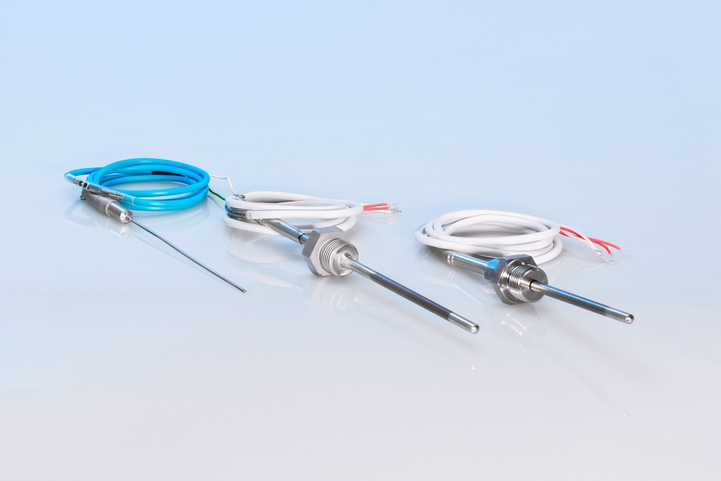

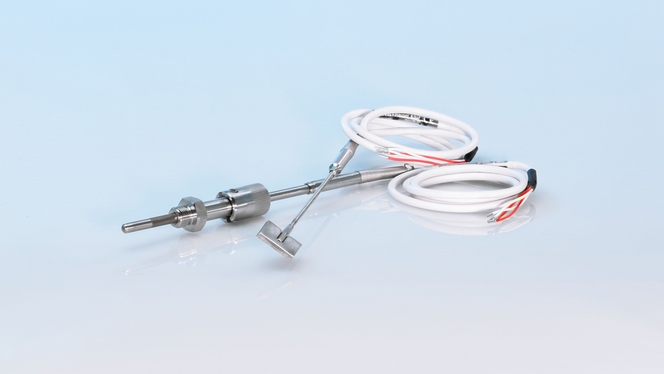

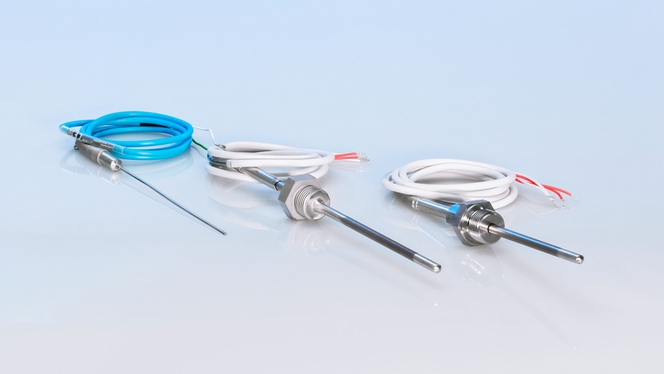

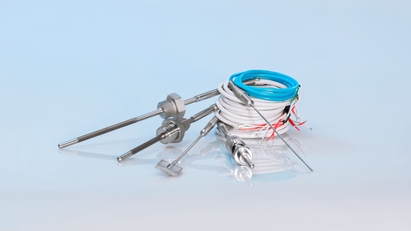

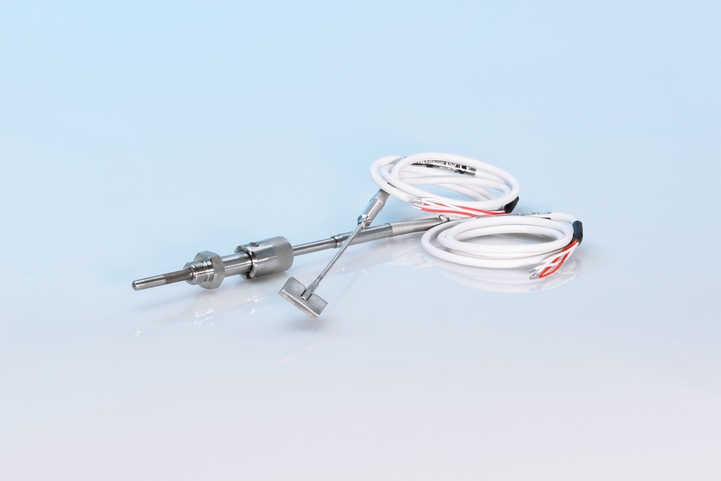

ケーブル付プローブは、非着脱式の柔軟なケーブルが付いた測温抵抗体および熱電対温度計です。接続用のプロセス接続部なし、またはコンプレッションフィッティングやネジ接続、溶接パッドまたはバイヨネットロックといった各種の標準的なプロセス接続部付きのタイプがあります。ケーブル付プローブのプローブシースは、プロセス測定物と直接接触します。アプリケーションに応じて、さまざまなシースおよびケーブル材質のEndress+Hauser iTHERM CableLine製品をご用意しております。

ケーブル付プローブの適用アプリケーションは多岐にわたります。機械、HVACシステム、保管温度監視、ラボ機器、オートクレーブ、ベアリング、高圧または極低温アプリケーションなどが一般的な適用例です。ケーブル付プローブは、スペースが限定されている、または測定個所でセンサを曲げる必要があるアプリケーションなど、設置条件が難しい場合に最適です。ケーブル付プローブは、リアクタの表面温度監視にも使用できます。
