技術仕様書（TI）

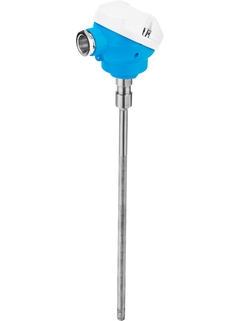

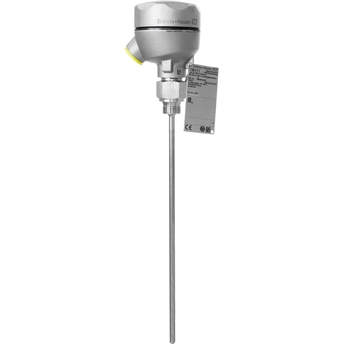

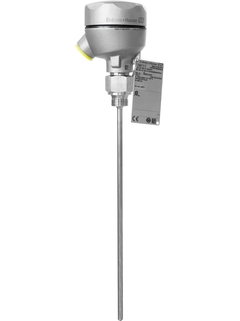

iTHERM ModuLine TM111
|
日本語版 - 06/2022 |
幅広い産業用アプリケーション向けの先端的で堅牢性の高いモジュール式直接測 定温度計
仕様一覧
-
精度
クラス AA、IEC 60751に準拠
クラス A、IEC 60751に準拠
クラス B、IEC 60751に準拠
クラス（標準または特殊）、ASTM E230に準拠
クラス 1または2、IEC 60584-2に準拠 -
応答時間
t90 < 1.5秒（QuickSens）
設定に応じて異なります -
最大プロセス圧力 （静的）
設定に応じて異なる
-
測定温度レンジ
PT100 TF StrongSens:
-50～500 °C
(-58～932 °F)
PT100 QuickSensTF:
-50～200 °C
(-58～392 °F)
PT100 WW:
-200～600 °C
(-328～1,112 °F)
PT100 TF:
-50～400 °C
(-58～752 °F)
タイプK:
最高 1,100 °C
(最高 2,012 °F)
タイプJ:
最高 800 °C
(最高 1,472 °F)
タイプN:
最高 1,100 °C
(最高 2,012 °F) -
最大浸漬長 要問合わせ
最大4,500.0 mm（177''）
アプリケーション
当社の防爆仕様の温度センサiTHERM ModuLine TM111は、幅広い産業アプリケーションおよび危険場所に最適です。高度なRTDまたはTCセンサ技術を搭載した使いやすいメートル法バージョン一般的な通信プロトコル（Bluetooth® テクノロジー）を搭載したヘッド組込型伝送器（オプション）により、高い測定精度と信頼性を発揮します。耐振動性と高速応答を実現するセンサ技術（iTHERM StrongSens およびQuickSens）が採用されています。
幅広いアプリケーションに対応
測定範囲：–200～+1100 ℃（–328～+2012 °F）
圧力範囲：最大7.5 MPa（1088 psi）
保護等級：最高IP 68
センサ素子の耐振動性：最大60g
利点
製品の選択からメンテナンスにいたるまで簡単かつ優れた信頼性を保証
iTHERMインサート：世界的にもユニークな完全自動化製造。信頼性の高い測定値を提供する完全なトレーサビリティと一貫した高い製品品質
iTHERM QuickSens：最速の応答速度（1.5秒）によりプロセス制御を最適化
iTHERM StrongSens：優れた耐振動性（> 60g）でプラントの高い安全性を確保
iTHERM TA30x：各種のセンサヘッドにより、容易な取扱いおよび設置コストやメンテナンスコストの削減が可能
国際認証：ATEX、IECEx、CSA C/US、NEPSIに準拠した防爆仕様
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
最もダウンロードされているファイル
-
-
-
メトロロジー（度量衡）
Product family: Process RTD general purpose
ロシア語版 - 02/2023
Product root: TM101-, TM111-, TM121-, TM131- Region: Kazakhstan Approval agency: KazInMetr Approval number: 1942 Metrology type: Metrology
言語:
ロシア語
バージョン:
03/02/2023
ファイルサイズ:
567.7 KB
ファイル名:
1942 TM1x1.pdf
-
58 ドキュメント
-
-
取扱説明書（BA）
モジュール式温度計 取扱説明書
産業アプリケーション用の RTD または TC
インサート付き汎用モジュール式温度計EN JA 31/08/2018言語:
日本語
バージョン:
31/08/2018
ファイルサイズ:
1.4 MB
ファイル名:
BA01915TJA_0118.pdf
-
-
-
簡易取扱説明書（KA）
KA Safe unpacking of iTHERM Moduline thermometers
iTHERM Moduline TM101 and TM111
EN JA 27/03/2024言語:
英語
バージョン:
27/03/2024
ファイルサイズ:
275.4 KB
ファイル名:
KA01708TEN_0124-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
iTHERM TM111, TM131 Control drawing CSA IS, NI, DIP
Thermometer
Installation Notes for hazardous locations
Intrinsically safe, Nonincendive, Dust ignition proof言語:
英語
バージョン:
22/11/2023
ファイルサイズ:
590.1 KB
ファイル名:
XA01976TEN_04.23.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA iTHERM TM111, iTHERM TM131
TM111:
Ex db IIC T1...T6 Gb
Ex tb IIIC T85 °C...T450 °C Db
TM131:
Ex db IIC T1...T6 Ga/Gb
Ex ta IIIC T<sub>200</sub> T85 °C...T<sub>200
</sub> T450 °C Da - Process
Ex tb IIIC T85 °C...T450 °C Db - EnclosureEN JA 10/07/202427/04/202330/07/2020言語:
英語
バージョン:
10/07/2024
ファイルサイズ:
672.9 KB
ファイル名:
XA02114TEN_0324-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA iTHERM TM1x1
1Ех d IIC T6…T1 Gb Х
Ga/Gb Ех d IIC T6…T1 Х
Ех tb IIIC 85°C…450°C Db Х
Ех ta/tb IIIC 85°C…450°C Da/Db ХEN JA 10/07/202430/08/2021言語:
英語
バージョン:
10/07/2024
ファイルサイズ:
671.8 KB
ファイル名:
XA02695TEN_0224-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
TM111, TM131: cCSAus XP DIP NI
TM111, TM131: cCSAus XP DIP NI
言語:
英語
バージョン:
19/12/2022
ファイルサイズ:
356.1 KB
ファイル名:
XA01961TEN_03.22.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA iTHERM TM111, iTHERM TM112, iTHERM TM131, iTHERM TM151, iTHERM TM152
ATEX, IECEx:
Ex ia IIC T6 Ga/Gb
Ex ia IIIC Txxx °C Da/DbEN JA 26/06/202312/12/202228/03/202215/04/2019言語:
英語
バージョン:
26/06/2023
ファイルサイズ:
583.2 KB
ファイル名:
XA01817TEN_0423-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA iTHERM TM111 iTHERM TM131
ATEX:
Ex db IIC T6 Ga/Gb
Ex db IIC T6 Gb
Ex ta/tb IIIC Txxx °C Da/Db
Ex tb IIIC Txxx °C DbEN JA 20/03/202427/06/202222/05/2019言語:
英語
バージョン:
20/03/2024
ファイルサイズ:
672.8 KB
ファイル名:
XA01799TEN_0324-00.pdf
-
-
-
防爆に関する安全上の注意事項（XA）
XA iTHERM TM1x1
0Ex ia IIC T6...T1 Ga X
Ga/Gb Ex ia IIC T6…T1 X
Ex ia IIIC T85°C…450°C Da/Db XEN JA 10/07/202430/08/2021言語:
英語
バージョン:
10/07/2024
ファイルサイズ:
576.2 KB
ファイル名:
XA02696TEN_0224-00.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Spare parts kit compr.fitt. spring G1/2
-
その他・追加パーツ
オーダーコード71438350 -
-
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ ｼｰﾙ TA30A/TA30D
-
その他・追加パーツ
オーダーコード71182602 -
-
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ ｼｰﾙ TA30R
-
その他・追加パーツ
オーダーコード71182606 -
-
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ 銅ﾘﾝｸﾞ G1/2", 10個入
-
その他・追加パーツ
オーダーコード71367414 -
-
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ 銅ﾘﾝｸﾞ M20x1.5, 10個入
-
その他・追加パーツ
オーダーコード71367425 -
-
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ ﾘﾝｸﾞ D21/di 緑, 10個入
-
その他・追加パーツ
オーダーコード71367427 -
-
ｽﾍﾟｱﾊﾟｰﾂｷｯﾄ Oﾘﾝｸﾞ (ｼﾘｺﾝ) 71x3
-
その他・追加パーツ
オーダーコード71438343 -
-
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ 銅ﾘﾝｸﾞ M18, 10個入
-
その他・追加パーツ
オーダーコード71438347 -
-
ｽﾍﾟｱﾊﾟｰﾂｷｯﾄ ｶﾞｽｹｯﾄﾘﾝｸﾞ D21/d6 ﾊﾞｲﾄﾝ
-
その他・追加パーツ
オーダーコード71586353 -
-
ｽﾍﾟｱﾊﾟｰﾂｷｯﾄ ｶﾞｽｹｯﾄﾘﾝｸﾞ D21/d6 ﾈｵﾌﾟﾚﾝ
-
その他・追加パーツ
オーダーコード71586366 -
-
ｽﾍﾟｱﾊﾟｰﾂｷｯﾄ ｶﾞｽｹｯﾄﾘﾝｸﾞ D21/d3 ﾊﾞｲﾄﾝ
-
その他・追加パーツ
オーダーコード71586370 -
-
ｽﾍﾟｱﾊﾟｰﾂｷｯﾄ ｶﾞｽｹｯﾄﾘﾝｸﾞ D21/d3 ﾈｵﾌﾟﾚﾝ
-
その他・追加パーツ
オーダーコード71586372 -
-
ｾｯﾄ Oﾘﾝｸﾞ 74x3 75° VMQ ｼﾘｺﾝ (5個)
-
その他・追加パーツ
オーダーコード71600564 -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-D1 -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-D2 -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-D3 -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-DA -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-DB -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-DC -
-
温度計+伝送器用ｺﾈｸﾀ
-
その他・追加パーツ
オーダーコードXPT0002-DD -
-
端子台 DIN B (42mm) 2端子 Spc 5個
-
その他・追加パーツ
図面番号オーダーコードC71111510 -
-
端子台 DIN B (42mm) 3端子 Spc 5個
-
その他・追加パーツ
オーダーコード71111513 -
-
端子台 DIN B (42mm) 4端子 Spc 5個
-
その他・追加パーツ
オーダーコード71111514 -
-
端子台 DIN B (42mm) 6端子 5個
-
その他・追加パーツ
オーダーコード71111515 -
-

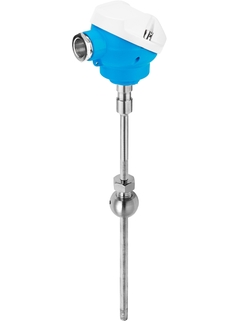

ｺﾝﾌﾟﾚｯｼｮﾝﾌｨｯﾃｨﾝｸﾞ TK40
-
その他・追加パーツ
オーダーコードTK40- -
-
ｽﾍﾟｱｰﾊﾟｰﾂ TK40 ｲﾝｻｰﾄｼｰﾙｷｯﾄ
-
その他・追加パーツ
オーダーコードXPT0001- -
-
TMT181/187/188/182用 ｽﾍﾟｱﾊﾟｰﾂｾｯﾄ
-
その他・追加パーツ
オーダーコード51001112 -
-
TMT8x/7x用 固定ﾈｼﾞｾｯﾄ (EU向)
-
その他・追加パーツ
オーダーコード71044061 -
-
ｾﾝｻﾍｯﾄﾞ TA20AB
-
その他・追加パーツ
オーダーコードTA20AB- -
-
ｾﾝｻﾍｯﾄﾞ TA30A
-
その他・追加パーツ
オーダーコードTA30A- -
-
ｾﾝｻﾍｯﾄﾞ TA30D
-
その他・追加パーツ
オーダーコードTA30D- -
-
ｾﾝｻﾍｯﾄﾞ TA30EB
-
その他・追加パーツ
オーダーコードTA30EB- -
-
ｾﾝｻﾍｯﾄﾞ TA30H
-
その他・追加パーツ
オーダーコードTA30H- -
-
ｾﾝｻﾍｯﾄﾞ TA30P
-
その他・追加パーツ
オーダーコードTA30P- -
-
ｾﾝｻﾍｯﾄﾞ TA30R
-
その他・追加パーツ
オーダーコードTA30R- -
-
iTHERM ｲﾝｻｰﾄ TS111
-
その他・追加パーツ
オーダーコードTS111- -
-
Readwin 2000 操作 + ｿﾌﾄｳｪｱ
-
その他・追加パーツ
オーダーコードREADWIN- -
-
設定ｷｯﾄ TXU10
-
その他・追加パーツ
オーダーコードTXU10- -
-
iTEMP TMT31, 温度伝送器 4-20mA
-
その他・追加パーツ
オーダーコードTMT31- -
-
iTEMP TMT36, 温度伝送器 IO-Link
-
その他・追加パーツ
オーダーコードTMT36- -
-
iTEMP TMT71, 温度伝送器 4-20mA
-
その他・追加パーツ
オーダーコードTMT71- -
-
iTEMP TMT72, 温度伝送器 HART
-
その他・追加パーツ
オーダーコードTMT72- -
-
iTEMP TMT82, 温度伝送器 HART
-
その他・追加パーツ
オーダーコードTMT82- -
-
iTEMP TMT84, 温度伝送器 PA
-
その他・追加パーツ
オーダーコードTMT84- -
-
iTEMP TMT85, 温度伝送器 FF
-
その他・追加パーツ
オーダーコードTMT85- -
-
iTEMP TMT86, Ethernet伝送器
-
その他・追加パーツ
オーダーコードTMT86- -
-
ｻｰﾋﾞｽ
オーダーコードDIENST- -
ｽﾍﾟｱﾊﾟｰﾂ ｷｯﾄ ｶﾊﾞｰ TA30R
オーダーコードXPT0004-
