仕様一覧
-
プロセス温度
-50 °C...+150 °C
(-58 °F...+302 °F) -
プロセス圧力 / 最大過圧リミット
真空 ... 6.4 MPa
（真空 ... 928 psi） -
最小密度
0.5g/cm³ (0.4g/cm³ オプション)
アプリケーション
Liquiphant·FTL50 は、本質安全防爆（EEx ia）、および耐圧防爆（EEx d）を取得済みのため、危険場所でもお使いいただけます。様々な産業に適したFTL50は、SIL2/SIL3（機能安全）に対する要件を満たしており、2次隔壁を備え、安全性と可用性を確実なものにしています。測定値は、信頼性が高く、測定物特性、流量、液流、気泡、泡、振動、付着物の影響を受けません。

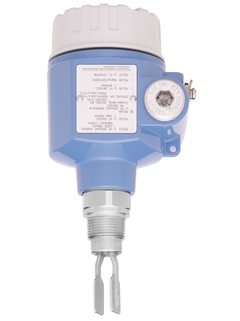

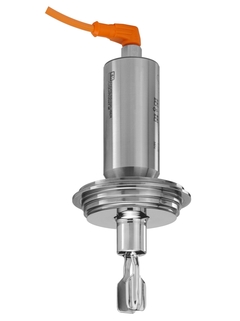

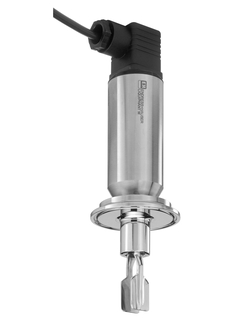

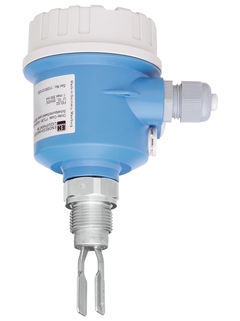

あらゆる液体に対応する音叉式レベルスイッチ。
プロセス接続：ネジ込み、フランジおよびサニタリプロセス接続（トリクランプ）
プロセス温度：-50～+150 °C（-58～+302 °F）
プロセス圧力：-0.1～+6.4 MPa（-14.5～+928 psi)
センサ材質：316L、アロイ
国際防爆認定、オーバーフロー防止(WHG)、船級認定、SIL
利点
IEC 61508/IEC 61511-1に準拠したSIL2/SIL3の機能安全を必要とする安全システムで使用可能
国際防爆認証およびオーバーフロー防止認証（WHG）
調整不要のため立上げが簡単
機械的可動部品なし：メンテナンスフリー、消耗なし、長寿命。音叉フォークの損傷監視：機能を保証
環境を保護する2次隔壁
あらゆるアプリケーション向けの様々な標準オプションで用意されているプロセス接続
ステンレス製（316L）および腐食耐性が高い（アロイ）材質のセンサ
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
最もダウンロードされているファイル
-
-
取扱説明書（BA）
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
英語版 - 08/2004
Vibration Limit Switch Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals
EN JA 10/08/2004言語:
英語
バージョン:
10/08/2004
ファイルサイズ:
836 KB
ファイル名:
BA141FEN.pdf
-
205 ドキュメント
-
-
技術仕様書（TI）
リキファント M FTL51C 技術仕様書
音叉式レベルリミットスイッチ
あらゆる液体に対応
高腐食耐性コーティングEN JA 31/08/201813/02/201719/05/201029/11/2007言語:
日本語
バージョン:
19/05/2010
ファイルサイズ:
2.1 MB
ファイル名:
Ti347fja_0510_1112.pdf
-
-
-
技術仕様書（TI）
Liquiphant M デンシティ（密度/ 濃度計測用）と デンシティコンピュータ（密度/ 濃度計測用）
FML621
技術仕様書EN JA 08/10/201212/02/200929/11/2007言語:
日本語
バージョン:
12/02/2009
ファイルサイズ:
2.4 MB
ファイル名:
Ti420fja_0209_0910.pdf
-
-
-
取扱説明書（BA）
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Vibration Limit Switch
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticalsEN JA 10/08/2004言語:
英語
バージョン:
10/08/2004
ファイルサイズ:
836 KB
ファイル名:
BA141FEN.pdf
-
-
-
簡易取扱説明書（KA）
FTL5x - sealing set
FTL5x - sealing set
EN JA 03/05/2021言語:
英語
バージョン:
03/05/2021
ファイルサイズ:
63.3 KB
ファイル名:
KA00609F_A2.pdf
-
-
-
簡易取扱説明書（KA）
Bedienungsanleitung/ Operating Instuction Liquiphant.
Sliding Sleeve
EN JA 01/05/200801/11/1998言語:
英語
バージョン:
01/05/2008
ファイルサイズ:
314.8 KB
ファイル名:
KA100fa6_0308.pdf
-
-
-
簡易取扱説明書（KA）
Liquiphant M FTL50, FTL51 Operating Instructions
Point level switch for all kinds of liquids
EN JA 20/01/201729/06/201618/04/200601/04/2006言語:
日本語
バージョン:
20/01/2017
ファイルサイズ:
2.6 MB
ファイル名:
Ka00143fja_fm10.pdf
-
-
-
簡易取扱説明書（KA）
Liquiphant M FTL50-########7#, FTL51-########7#, Operating Instructions
Point level switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals
With Aluminium Housing -
-
-
簡易取扱説明書（KA）
Liquiphant M Density FTL50, FTL51 Operating Instructions
Liquiphant M for density and concentration calculation
EN JA 29/06/201615/11/2007言語:
英語
バージョン:
29/06/2016
ファイルサイズ:
999.4 KB
ファイル名:
KA00284FA6_1316.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
ｶﾊﾞｰ F13 Ex ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052002698 -
-
ｶﾊﾞｰ F17 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052002699 -
-
ｶﾊﾞｰ T13 ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ EPDM
-
カバー
図面番号オーダーコード2052006903 -
-
ｶﾊﾞｰ T13 "端子" ｱﾙﾐﾆｳﾑ, ｶﾞｽｹｯﾄ EPDM
-
カバー
図面番号オーダーコード2552007103 -
-
ｶﾊﾞｰ F16 ｸﾞﾚｰ, PBTP, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052025606 -
-
透明ｶﾊﾞｰ F16 , ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052025790 -
-
ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052027000 -
-
ｶﾞﾗｽ窓付ｶﾊﾞｰ F15 SUS316L相当, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052027002 -
-
PC窓付ｶﾊﾞｰ F15, SUS316L相当, ｶﾞｽｹｯﾄ
-
カバー
図面番号オーダーコード2052028207 -
-
ｶﾊﾞｰ F27 SUS316L相当, ｶﾞｽｹｯﾄ EPDM
-
カバー
図面番号オーダーコード2071114754 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ ﾊｳｼﾞﾝｸﾞ/電子部 FTL5x/7x
-
エレクトロニック
図面番号オーダーコード1252004236 -
-
O-ﾘﾝｸﾞ 71.0x3.55 EPDM, 5個
-
シーリング
図面番号オーダーコード2152004137 -
-
ｼｰﾘﾝｸﾞｾｯﾄ EPDM, ｶﾊﾞｰ F13/17/18/27, 5個
-
シーリング
図面番号オーダーコード2152004277 -
-
ｼｰﾘﾝｸﾞｾｯﾄ EPDM 73.0x3.0, 10個
-
シーリング
図面番号オーダーコード2152008495 -
-
ｶﾞｽｹｯﾄ 67.5x2.9x1.5 VMQ/PTFE, 5個
-
シーリング
図面番号オーダーコード2152028179 -
-
ｼｰﾘﾝｸﾞｾｯﾄ FVQM, ｶﾊﾞｰ F27, 5個
-
シーリング
図面番号オーダーコード2171114756 -
-
電線管口 G1/2, ｶﾞｽｹｯﾄ
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552002447 -
-
電線管口 NPT1/2, ｶﾞｽｹｯﾄ
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552002448 -
-
電線管口 Pg13.5, ｶﾞｽｹｯﾄ
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552002450 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ 電線管口 NPT1/2
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552004133 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552004134 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ 電線管口 G1/2
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552004135 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ Pg13.5
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552004136 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, ｶﾞｽｹｯﾄ
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1552004278 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20 金属 F15, ｶﾞｽｹｯﾄ
-
アダプタ ハウジング/電線管口
図面番号オーダーコード1571185029 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
その他・追加パーツ
オーダーコード516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
その他・追加パーツ
オーダーコード516734-2000 -
-
Cable 4x0.75, case 5080 FlSt
-
その他・追加パーツ
オーダーコード938313-1000 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL51 AC19-253V
-
エレクトロニック
図面番号オーダーコード3052002304 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL52 DC10-55V-PNP
-
エレクトロニック
図面番号オーダーコード3052002305 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL54 ﾘﾚｰ DPDT
-
エレクトロニック
図面番号オーダーコード3052002306 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL55 DC11-36V
-
エレクトロニック
図面番号オーダーコード3052002307 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL56 NAMUR
-
エレクトロニック
図面番号オーダーコード3052002308 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL57 PFM
-
エレクトロニック
図面番号オーダーコード3052002309 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL58 NAMUR
-
エレクトロニック
図面番号オーダーコード3052006454 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰﾄ FEL50D 密度/濃度
-
エレクトロニック
図面番号オーダーコード3071027201 -
-
ｴﾚｸﾄﾛﾆｯｸｲﾝｻｰFEL50A,PA,HW02.00,SW01.03.00
-
エレクトロニック
図面番号オーダーコード3071074953 -
-
潤滑剤 "SYNTHESO GLEP1" (ﾁｭｰﾌﾞ 8g)
-
その他・追加パーツ
オーダーコード52005977 -
-
銘板(改訂), 非防爆製品用
-
その他・追加パーツ
オーダーコード71067434 -
-
ｼｰﾘﾝｸﾞﾘﾝｸﾞ DIN7603-A 27x32, FA, 5個
-
シーリング
図面番号オーダーコード5771185027 -
-
ｼｰﾘﾝｸﾞﾘﾝｸﾞ DIN7603-A 33x39 FA, 5個
-
シーリング
図面番号オーダーコード5752014048 -
-
O-ﾘﾝｸﾞ 21.89x2.62 VMQ, FDA, 5個
-
その他・追加パーツ
オーダーコード52014473 -
-
O-ﾘﾝｸﾞ 21,89x2,62 VMQ, FDA, USP, 3個
-
その他・追加パーツ
オーダーコード71086100 -
-
O-ﾘﾝｸﾞ 21,89x2,62 EPDM, FDA, USP, 3個
-
その他・追加パーツ
オーダーコード71140670 -
-
O-ﾘﾝｸﾞ 28.17x3.53 VMQ, FDA, 5個
-
その他・追加パーツ
オーダーコード52014472 -
-
O-ﾘﾝｸﾞ 28,17x3,53 VMQ, FDA, USP, 3個
-
その他・追加パーツ
オーダーコード71086102 -
-
O-ﾘﾝｸﾞ 28,17x3,53 EPDM, FDA, USP, 3個
-
その他・追加パーツ
オーダーコード71140668 -
-
側面ｶﾞｽｹｯﾄ 29x36x3.7, FDA, 5個
-
その他・追加パーツ
オーダーコード52014424 -
-
側面ｶﾞｽｹｯﾄ 29x36x3,7, FDA, USP, 5個
-
その他・追加パーツ
オーダーコード71075662 -
-
M12ﾌﾟﾗｸﾞｺﾈｸﾀ, 100度, 5m ｹｰﾌﾞﾙ
オーダーコード52010285 -
ｹｰﾌﾞﾙ 4x0.34, M12, 316L, 90度, L=5m
オーダーコード52024216 -
保護ｶﾊﾞｰ F16 ﾊｳｼﾞﾝｸﾞ
オーダーコード71127760 -
日除けｶﾊﾞｰ F13/F17/F18/F27
オーダーコード71040497 -
溶接ｱﾀﾞﾌﾟﾀ G3/4, d=55, 316L
オーダーコード52001052 -
溶接ｱﾀﾞﾌﾟﾀ G3/4, 316L, 3.1
オーダーコード52011897 -
溶接ｱﾀﾞﾌﾟﾀ G1, d=60, 316L
オーダーコード52001051 -
溶接ｱﾀﾞﾌﾟﾀ G1, 調整可能, 316L
オーダーコード52001221 -
溶接ｱﾀﾞﾌﾟﾀ G1, d=60, 316L, 3.1
オーダーコード52011896 -
溶接ｱﾀﾞﾌﾟﾀ G1, 調整可, 316L, 3.1
オーダーコード52011898 -
溶接ｱﾀﾞﾌﾟﾀ G1, d=53, 316L, 3.1
オーダーコード71093129 -
溶接ｱﾀﾞﾌﾟﾀ G1, d=53, 316L
オーダーコード71258358 -
ﾃｽﾄ ﾏｸﾞﾈｯﾄ
オーダーコード71267011 -
ねじ込み式音叉保護
オーダーコード71639787 -
ねじ込み式音叉保護, ｽﾘｯﾄ付き
オーダーコード71639788
