仕様一覧
-
精度
+/- 3 mm (0.12 in)
-
プロセス温度
-40…+200 °C
(-40…+392 °F) -
最大測定距離
125 m (410 ft)
-
主要接液部
PTFE、SUS316L相当
角度調節器: アルミニウム
アプリケーション

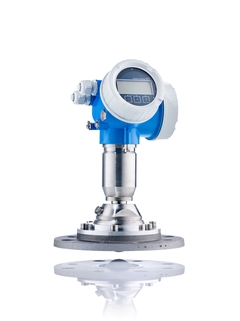

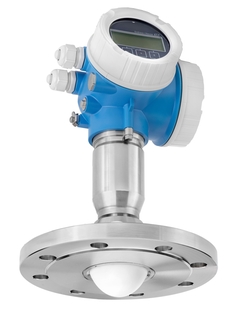

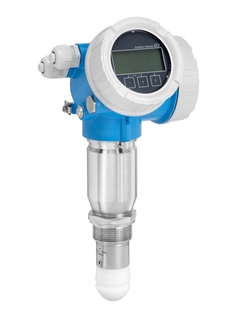

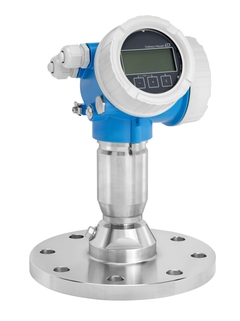

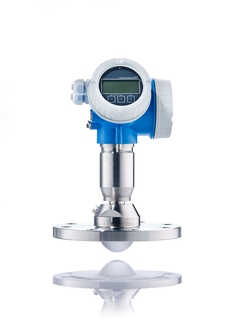

Micropilot FMR67は、機能安全の国際規格であるIEC 61508に準拠した初の80GHzレーダー機器です。結露防止アンテナによる最高レベルの信頼性を提供し、ビーム集束が向上して非常に小さい放射角により狭いサイロ内の測定に最適です。FMR67は、粉粒子、ペースト、スラリーの非接触- 連続レベル計測に使われます。FMR67はまた、高機能なセンサ機能 Heartbeat Technology も備えています。
Micropilot FMR67は最大125mの非接触アプリケーションに適しており、容器内部に金具が多いアプリケーション用に狭い放射角を実現します。
プロセス接続：ネジ込みおよびフランジ
プロセス温度：-40～+200 °C（-40～+392 °F）
プロセス圧力：-0.1 ～ +1.6 MPa（-14.5 ～ +232 psi)
最大測定範囲：125 m（410 ft）
精度：±3 mm（0.12"）
Wバンド：80GHz
国際防爆認定、SIL、船級認定、5点リニアリティプロトコル
利点
IEC 61508の最高SIL3（冗長性を確保する場合）に準拠するハードウェアおよびソフトウェアの開発
優れたコストパフォーマンスとライフサイクル全体にわたる安全なプラント操業を実現するHeartbeat Technology
設定、保守および診断を簡単迅速に行うためのHistoROMデータ管理理
小さいビーム放射角と新しいマルチエコートラッキング評価により容器内に障害物がある場合でも最高の信頼性を保証
革新的なPTFE製結露防止アンテナによりシステムの可用性を最大化
80GHzレーダー機器をプロセスに容易に統合可能でエンジニアリング作業を軽減
世界で最も簡単なSIL認定用のプルーフテストコンセプトによって時間とコストを削減
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
成功事例
お勧めの記事
最もダウンロードされているファイル
-
-
デバイスタイプマネージャ（DTM）
Device Type Manager (DTM) - Micropilot 6x - HART
Language neutral - 05/2023
PACTware, PACTware, 4.1 SP4 Honeywell, Field Device Manager, R450.1 Endress+Hauser, DeviceCare, 1.07.06 Endress+Hauser, Field Xpert - SMT70, 1.07.00 Yokogawa, Plant Resource Manager, R3.20 Schneider Invensys, ArchestrA IDE, 4.0.04001 Endres s+Hauser, FieldCare, 2.17.00 PACTware, PACTware, 5.0
言語:
Language neutral
バージョン:
23/05/2023
ファイルサイズ:
164.6 MB
ファイル名:
EH_Micropilot_FMR6x_HART_FW_1_00_zz_Dev_Rev_1.zip
-
184 ドキュメント
-
-
取扱説明書（BA）
Micropilot FMR67 HART 取扱説明書
非接触マイクロウェーブ式
EN JA 12/04/201806/07/201712/01/2017言語:
日本語
バージョン:
12/04/2018
ファイルサイズ:
5.3 MB
ファイル名:
BA01620FJA_0218.pdf
-
-
-
機能説明書（GP）
Micropilot FMR6x HART 機能説明書
非接触マイクロウェーブ式
EN JA 12/01/2017言語:
日本語
バージョン:
12/01/2017
ファイルサイズ:
4.1 MB
ファイル名:
GP01101FJA_0117-00.pdf
-
-
-
簡易取扱説明書（KA）
Micropilot FMR67 HART 簡易取扱説明書
非接触マイクロウェーブ式
EN JA 12/04/201808/02/201723/01/2017言語:
日本語
バージョン:
12/04/2018
ファイルサイズ:
3.2 MB
ファイル名:
KA01253FJA_0318.pdf
-
-
-
設置要領書（EA）
Set housing security clamp Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200,EN JA 31/08/201707/10/201305/01/2012言語:
英語
バージョン:
31/08/2017
ファイルサイズ:
279.5 KB
ファイル名:
EA00038FA2_1717.pdf
-
-
-
設置要領書（EA）
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50 -
-
-
設置要領書（EA）
M12 connector, IP66/68 NEMA4X/6P, ProToF Installation Instructions
Levelflex FMP5x
Micropilot FMR5x, FMR6xEN JA 01/10/2019言語:
英語
バージョン:
01/10/2019
ファイルサイズ:
349 KB
ファイル名:
EA01289FEN_0119.pdf
-
-
-
設置要領書（EA）
Main electronics module Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x
EN JA 31/08/201714/04/201408/01/2013言語:
英語
バージョン:
31/08/2017
ファイルサイズ:
281.5 KB
ファイル名:
EA00041FA2_1617.pdf
-
-
-
設置要領書（EA）
Antenna assembly Installation Instructions
Micropilot FMR60, FMR62, FMR67
EN JA 30/09/2017言語:
英語
バージョン:
30/09/2017
ファイルサイズ:
657.2 KB
ファイル名:
EA01224FA2_0117.pdf
-
-
-
設置要領書（EA）
Cover Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200, Remote display FHX50 -
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
ﾊｳｼﾞﾝｸﾞﾌｨﾙﾀ SUS316L相当, GT18, 1ｾｯﾄ
-
フィルタ
図面番号オーダーコード1971115174 -
-
ﾊｳｼﾞﾝｸﾞﾌｨﾙﾀｰ 真鍮/ﾆｯｹﾙ GT19/20, 1ｾｯﾄ
-
フィルタ
図面番号オーダーコード1971115175 -
-
ｾｯﾄ ﾊｳｼﾞﾝｸﾞ安全ｸﾗﾝﾌﾟ
-
ハウジング/ハウジングアクセサリ
図面番号オーダーコード1771115176 -
-
ｶﾊﾞｰ GT18 SUS316L相当, HNBR
-
カバー
図面番号オーダーコード2071110281 -
-
ｶﾞﾗｽ窓付ｶﾊﾞｰ GT18 SUS316L相当, HNBR
-
カバー
図面番号オーダーコード2071110282 -
-
ｶﾊﾞｰ GT18 SUS316L相当, 端子Ex d, HNBR
-
カバー
図面番号オーダーコード2571110284 -
-
ｶﾊﾞｰ GT18 SUS316L相当, 端子Ex, HNBR
-
カバー
図面番号オーダーコード2571110291 -
-
ｶﾊﾞｰ GT18 316L, 端子, OVP, HNBR
-
カバー
図面番号オーダーコード2571185516 -
-
ｶﾞﾗｽ窓付ｶﾊﾞｰ GT19 PBT, EPDM
-
カバー
図面番号オーダーコード2071110292 -
-
ｶﾊﾞｰ GT19 PBT, EPDM
-
カバー
図面番号オーダーコード2071110293 -
-
ｶﾊﾞｰ GT19 PBT, 端子 Ex, EPDM
-
カバー
図面番号オーダーコード2571110295 -
-
ｶﾊﾞｰ GT19 PBT, 端子, OVP, EPDM
-
カバー
図面番号オーダーコード2571185518 -
-
ｶﾞﾗｽ窓付ｶﾊﾞｰ GT20 ｱﾙﾐﾆｳﾑ, HNBR
-
カバー
図面番号オーダーコード2071110297 -
-
ｶﾊﾞｰ GT20 ｱﾙﾐﾆｳﾑ, HNBR
-
カバー
図面番号オーダーコード2071110299 -
-
ｶﾊﾞｰ GT20 ｱﾙﾐﾆｳﾑ, 端子Ex, HNBR
-
カバー
図面番号オーダーコード2571110301 -
-
ｶﾊﾞｰ GT20 ｱﾙﾐﾆｳﾑ, 端子 Ex d, HNBR
-
カバー
図面番号オーダーコード2571110302 -
-
ｶﾊﾞｰ GT20 ｱﾙﾐﾆｳﾑ, 端子, OVP, HNBR
-
カバー
図面番号オーダーコード2571185517 -
-
ｼｰﾘﾝｸﾞｾｯﾄ ﾊｳｼﾞﾝｸﾞ GT18,GT19,GT20
-
シーリング
図面番号オーダーコード6571110303 -
-
Oﾘﾝｸﾞ 91.67x3.53 FKM, 5 個
-
シーリング
図面番号オーダーコード6571502452 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
その他・追加パーツ
オーダーコード71450381 -
-
I/Oﾓｼﾞｭｰﾙ ﾚﾍﾞﾙ,4線式 DC,4-20mA,HART,Ex,V2
-
I/Oモジュール
図面番号オーダーコード3471207473 -
-
I/Oﾓｼﾞｭｰﾙ ﾚﾍﾞﾙ,4線式 AC,4-20mA,HART,Ex,V2
-
I/Oモジュール
図面番号オーダーコード3471207475 -
-
I/O ﾓｼﾞｭｰﾙ 2線式, 4-20mA, HART, Ex, V3
-
I/Oモジュール
図面番号オーダーコード3471350681 -
-
I/Oﾓｼﾞｭｰﾙ, 2線式, 4-20mA, HART, PFS, Ex V2
-
I/Oモジュール
図面番号オーダーコード3471350683 -
-
I/Oﾓｼﾞｭｰﾙ ﾚﾍﾞﾙ, 2線式 2x4-20mA, HART,Ex,V3
-
I/Oモジュール
図面番号オーダーコード3471350687 -
-
I/Oﾓｼﾞｭｰﾙ ﾚﾍﾞﾙ, 2線式 4-20mA,HART,Ex,LP,V3
-
I/Oモジュール
図面番号オーダーコード3471364026 -
-
端子ｾｯﾄ 2線式, I/O ﾓｼﾞｭｰﾙ
-
端子
図面番号オーダーコード3771110280 -
-
端子ｾｯﾄ 4線式, I/O ﾓｼﾞｭｰﾙ
-
端子
図面番号オーダーコード3771110279 -
-
ｽﾍﾟｱﾊﾟｰﾂｾｯﾄ - ﾚﾄﾛﾌｨｯﾄｷｯﾄ FHX50
-
表示
図面番号オーダーコード4071248380 -
-
ｹｰﾌﾞﾙ FHX50, FHX50B, 5m
-
表示
図面番号オーダーコード4071206552 -
-
ｹｰﾌﾞﾙ FHX50, FHX50B, 10m
-
表示
図面番号オーダーコード4071206554 -
-
ｹｰﾌﾞﾙ FHX50, FHX50B, 20m
-
表示
図面番号オーダーコード4071206555 -
-
ｹｰﾌﾞﾙ FHX50, FHX50B, 30m
-
表示
図面番号オーダーコード4071206556 -
-
電子回路部 Micropilot FMR6x
-
エレクトロニック
図面番号オーダーコード30XPF0038- -
-
ﾃﾞｨｽﾌﾟﾚｲﾓｼﾞｭｰﾙ, SD02, ﾌﾟｯｼｭﾎﾞﾀﾝ
-
表示
図面番号オーダーコード40XPD0024- -
-
ﾃﾞｨｽﾌﾟﾚｲﾓｼﾞｭｰﾙ, SD03, ﾀｯﾁｺﾝﾄﾛｰﾙ
-
表示
図面番号オーダーコード40XPD0025- -
-
ｽﾍﾟｱ RFID TAG
-
その他・追加パーツ
オーダーコードXPRFID- -
-
ﾌﾗﾝｼﾞ, UNI 4"/DN100/100, 角度調節器
-
その他・追加パーツ
オーダーコード71450448 -
-
ﾌﾗﾝｼﾞ, UNI 6"/DN150/150, 角度調節器
-
その他・追加パーツ
オーダーコード71450458 -
-
ﾌﾗﾝｼﾞ, UNI 8"/DN200/200, 角度調節器
-
その他・追加パーツ
オーダーコード71450461 -
-
ﾌﾗﾝｼﾞ, UNI 10"/DN250/250, 角度調節器
-
その他・追加パーツ
オーダーコード71450466 -
-
ｼｰﾘﾝｸﾞﾘﾝｸﾞ DIN7603-A 48x55 FA, 5個
-
その他・追加パーツ
図面番号オーダーコード5752014047 -
-
過電圧保護 (OVP10),1ﾁｬﾝﾈﾙ
オーダーコード71128617 -
過電圧保護 (OVP20), 2ﾁｬﾝﾈﾙ
オーダーコード71128619 -
Bluetoothﾓｼﾞｭｰﾙ (BT10)
オーダーコード71377355 -
取付金具
オーダーコード71336522 -
日除けｶﾊﾞｰ GT18/GT19/GT20, SUS316L相当
オーダーコード71162242 -
調整可能ﾌﾗﾝｼﾞｼｰﾘﾝｸﾞ, DN80
オーダーコード71074263 -
調整可能ﾌﾗﾝｼﾞｼｰﾘﾝｸﾞ, DN100
オーダーコード71074264 -
調整可能ﾌﾗﾝｼﾞｼｰﾘﾝｸﾞ, DN150
オーダーコード71074265 -
ｼｰﾙ, 調整可, ASME 3"/ JIS 80A
オーダーコード71249070 -
ｼｰﾙ, 調整可, ASME 4"
オーダーコード71249072 -
ｼｰﾙ, 調整可, ASME 6"/ JIS 150A
オーダーコード71249073
