仕様一覧
-
プロセス温度
制限なし
-
プロセス圧力 / 最大過圧リミット
制限なし
-
最大測定距離
無制限測定範囲、
カスケード -
主要接液部
非接触
-
精度
+/-1%
アプリケーション

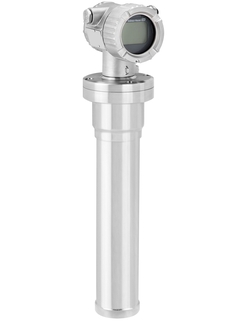

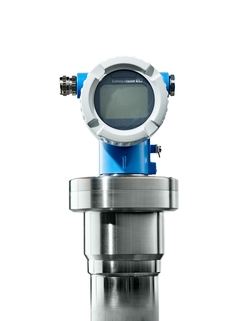

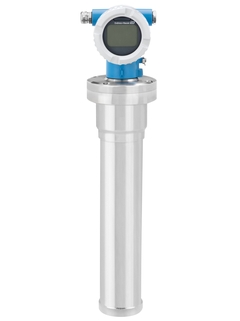

Gammapilot FMG50は、液体、粉体、懸濁液、またはスラッジの非接触式リミットスイッチ、連続レベル測定、界面測定、密度測定用に設計された一体型伝送器です。初の真の2線ループ電源式一体型伝送器として、エンジニアリングと設置の作業負担を最小化します。
反応槽、オートクレーブ、セパレータ、酸タンク、サイクロンなどの様々なプロセス用容器で使用可能
液体、粉体、懸濁液、スラッジなどの非接触連続測定が可能
腐食性、磨耗性、粘性、毒性などの過酷な測定条件に対応
プロセス温度：無制限（非接触）
プロセス圧力：無制限（非接触）
ハウジング材料:：SUS 316L相当、アルミニウム
国際防爆認証、SIL、オーバーフロー防止（WHG）
利点
初の真の2線ループ電源式一体型伝送器としてエンジニアリングと設置の作業負担を最小化
初の真の2線ループ電源式一体型伝送器により設置とエンジニアリングのコストを削減
過酷なプロセスや周囲条件においてもプラントの安全性、効率、および可用性を向上
IEC 61508準拠のSIL2/3認定を取得しあらゆる測定作業に対応
最先端のHeartbeat Technologyにより検証作業を削減しプラントの稼働停止を最小化
革新的なセンサ技術により、追加の冷却なしで最高+80°C（+176°F）までの周囲温度で使用可能
Bluetooth® ワイヤレス技術により放射線ビーム外から遠隔操作
ビデオ
| FLEX セレクション | 技術的卓越性 | シンプルさ |
|---|---|---|
Fundamental セレクション 基本的な測定要件に対応 |
技術的卓越性
|
シンプルさ
|
Lean セレクション コアプロセスの要件に対応 |
技術的卓越性
|
シンプルさ
|
Extended セレクション 革新的な技術でプロセスを最適化 |
技術的卓越性
|
シンプルさ
|
Xpert セレクション 最も困難なアプリケーションにも対応 |
技術的卓越性
|
シンプルさ
高い柔軟性 |
Loading alternative products
旧機種
成功事例
最もダウンロードされているファイル
-
-
技術仕様書（TI）
TI Gammapilot FMG50
日本語版 - 06/2024
放射線計測技術
EN JA 03/06/202417/02/202230/03/202016/08/2019言語:
日本語
バージョン:
03/06/2024
ファイルサイズ:
2.8 MB
ファイル名:
TI01462FJA_0424-00.pdf
-
143 ドキュメント
-
-
技術仕様書（TI）
TI Gammapilot FMG50
放射線計測技術
EN JA 03/06/202417/02/202230/03/202016/08/2019言語:
日本語
バージョン:
03/06/2024
ファイルサイズ:
2.8 MB
ファイル名:
TI01462FJA_0424-00.pdf
-
-
-
機能説明書（GP）
Gammapilot FMG50
放射線式測定
EN JA 22/08/2019言語:
日本語
バージョン:
22/08/2019
ファイルサイズ:
1.4 MB
ファイル名:
GP01141FJA_0119-00.pdf
-
-
-
簡易取扱説明書（KA）
KA Gammapilot FMG50 HART
放射線計測技術
EN JA 03/06/202410/07/202301/12/202016/08/2019言語:
日本語
バージョン:
03/06/2024
ファイルサイズ:
1.9 MB
ファイル名:
KA01427FJA_0424-00.pdf
-
-
-
設置要領書（EA）
NaI scintillator
Gammapilot FMG50
EN JA 11/09/202016/08/2019言語:
英語
バージョン:
11/09/2020
ファイルサイズ:
268.1 KB
ファイル名:
EA01274FEN_0220.pdf
-
-
-
設置要領書（EA）
Mounting clamp 80 mm, 95 mm Installation Instructions
Gammapilot FMG50
EN JA 16/08/2019言語:
英語
バージョン:
16/08/2019
ファイルサイズ:
158 KB
ファイル名:
EA01271FEN_0119.pdf
-
-
-
設置要領書（EA）
PVT scintillator
Gammapilot FMG50
EN JA 11/09/202016/08/2019言語:
英語
バージョン:
11/09/2020
ファイルサイズ:
330.3 KB
ファイル名:
EA01275FEN_0220.pdf
-
-
-
設置要領書（EA）
Housing
Gammapilot
Cerabar, DeltabarEN JA 10/03/202311/09/2020言語:
英語
バージョン:
10/03/2023
ファイルサイズ:
1.3 MB
ファイル名:
EA01330FEN_0222-00.pdf
-
-
-
設置要領書（EA）
Ground terminal
Gammapilot, Micropilot, Liquiphant
Cerabar, DeltabarEN JA 20/02/202325/05/2020言語:
英語
バージョン:
20/02/2023
ファイルサイズ:
465.7 KB
ファイル名:
EA01306FEN_0223-00.pdf
-
図面上の番号でスペアパーツを検索
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
ﾌﾞﾗｲﾝﾄﾞﾌﾟﾗｸﾞ, M20, 316L, Oﾘﾝｸﾞ EPDM
-
その他・追加パーツ
図面番号オーダーコード1471487198 -
-
ﾌﾞﾗｲﾝﾄﾞﾌﾟﾗｸﾞ, M20, ｱﾙﾐﾆｳﾑ, Oﾘﾝｸﾞ EPDM
-
その他・追加パーツ
図面番号オーダーコード1471487199 -
-
ﾌﾞﾗｲﾝﾄﾞﾌﾟﾗｸﾞ, NPT1/2, ｱﾙﾐﾆｳﾑ
-
その他・追加パーツ
図面番号オーダーコード1471487201 -
-
ﾌﾞﾗｲﾝﾄﾞﾌﾟﾗｸﾞ, NPT1/2, 316L
-
その他・追加パーツ
図面番号オーダーコード1471487203 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, ﾌﾟﾗｽﾁｯｸ
-
その他・追加パーツ
図面番号オーダーコード1571435135 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, ﾆｯｹﾙめっき真鍮
-
その他・追加パーツ
図面番号オーダーコード1571435136 -
-
ｹｰﾌﾞﾙｸﾞﾗﾝﾄﾞ M20, 316L
-
その他・追加パーツ
図面番号オーダーコード1571435137 -
-
M12 ﾌﾟﾗｸ, CuZn-ﾆｯｹﾙめっき, ﾊｳｼﾞﾝｸﾞ側
-
その他・追加パーツ
図面番号オーダーコード1571435138 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ M20x1.5-G1/2, ｱﾙﾐﾆｳﾑ
-
その他・追加パーツ
図面番号オーダーコード1571440660 -
-
ｱﾀﾞﾌﾟﾀｾｯﾄ M20x1.5-G1/2, 316L
-
その他・追加パーツ
図面番号オーダーコード1571440667 -
-
HAN7D ﾌﾟﾗｸﾞ, 90度, ﾊｳｼﾞﾝｸﾞ側
-
その他・追加パーツ
図面番号オーダーコード1571439098 -
-
HAN7D ﾌﾟﾗｸﾞｺﾈｸﾀ
-
その他・追加パーツ
図面番号オーダーコード1571474958 -
-
接地端子 ﾊｳｼﾞﾝｸﾞ L+P
-
その他・追加パーツ
図面番号オーダーコード1871474251 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ, 密閉
-
その他・追加パーツ
図面番号オーダーコード2071435116 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ, 密閉, Ex d
-
その他・追加パーツ
図面番号オーダーコード2071435118 -
-
ｶﾊﾞｰ 316L, 密閉, Ex d
-
その他・追加パーツ
図面番号オーダーコード2071435122 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ 赤, 密閉, Ex d
-
その他・追加パーツ
図面番号オーダーコード2071439086 -
-
ｶﾊﾞｰ 316L, ｻｲﾄｸﾞﾗｽ, Ex d
-
その他・追加パーツ
図面番号オーダーコード2071435123 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ, 窓
-
その他・追加パーツ
図面番号オーダーコード2071439089 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ, 窓, Ex d
-
その他・追加パーツ
図面番号オーダーコード2071439090 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ 赤, ｻｲﾄｸﾞﾗｽ, Ex d
-
その他・追加パーツ
図面番号オーダーコード2071439088 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ, 端子部, Ex d
-
その他・追加パーツ
図面番号オーダーコード2571435121 -
-
ｶﾊﾞｰ 316L, 端子部, Ex d
-
その他・追加パーツ
図面番号オーダーコード2571435128 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ, 端子部
-
その他・追加パーツ
図面番号オーダーコード2571439085 -
-
ｱﾙﾐﾆｳﾑ製ｶﾊﾞｰ 赤, 端子部, Ex d
-
その他・追加パーツ
図面番号オーダーコード2571439087 -
-
ｶﾊﾞｰｼｰﾘﾝｸﾞ HNBR, -40oC, 5 個
-
その他・追加パーツ
図面番号オーダーコード2171435132 -
-
Electronics, HART, FMG50
-
その他・追加パーツ
図面番号オーダーコード3071438555 -
-
端子ﾕﾆｯﾄ TU100B, 4-20mA
-
その他・追加パーツ
図面番号オーダーコード3571435766 -
-
端子ﾕﾆｯﾄ TU101B, 4-20mA, OVP
-
その他・追加パーツ
図面番号オーダーコード3571435767 -
-
ｾｸﾞﾒﾝﾄ表示 VU100
-
その他・追加パーツ
図面番号オーダーコード4071435772 -
-
ｾｸﾞﾒﾝﾄ表示部 + Bluetooth VU101
-
その他・追加パーツ
図面番号オーダーコード4071435779 -
-
取付ｸﾗﾝﾌﾟ d=80mm, FMG50
-
その他・追加パーツ
オーダーコード71444532 -
-
取付ｸﾗﾝﾌﾟ d=95mm, FMG50
-
その他・追加パーツ
オーダーコード71444539 -
-
ｺﾘﾒｰﾀ ｾﾝｻ側 FMG50
オーダーコード71526867 -
Thermal shielding, NaI 2"
オーダーコード71460674 -
Thermal shielding,NaI 4",200mm/400mm PVT
オーダーコード71460679 -
Thermal shielding, 800mm PVT
オーダーコード71460682 -
Thermal shielding, 1200mm/1600mm PVT
オーダーコード71460684 -
Thermal shielding, 2000/2400/3000mm PVT
オーダーコード71464825 -
固定ﾌﾞﾗｹｯﾄ, FMG50
オーダーコード71465085 -
M12ﾌﾟﾗｸﾞｺﾈｸﾀ
オーダーコード52006263 -
M12ﾌﾟﾗｸﾞｺﾈｸﾀ, 90度
オーダーコード71114212 -
取付ｸﾗﾝﾌﾟ 1x d=80mm, 1x d=95mm
オーダーコード71437519 -
取付ｸﾗﾝﾌﾟ 2x d=80mm, 1x d=95mm
オーダーコード71437523 -
取付ｸﾗﾝﾌﾟ 3x d=80mm, 1x d=95mm
オーダーコード71437525 -
日除けｶﾊﾞｰ, 316L, XW112
オーダーコード71438303
